顶博电力给大家分享HGM9510发电机组广西顶博发电机组制造:并联控制器的安装方法：

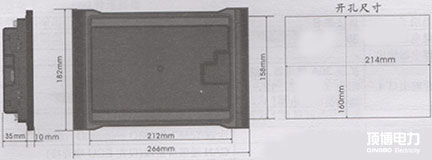

  该调节器结构设计为开关按钮装配式，装配时由卡件固定位置。外表的尺寸大小及开关按钮孔开的尺寸大小见如图所示钻孔长宽比

1)电池电压输入

  重视：HGM9510有效控制系统能适合于(8-35VDC)充电交流电压的自然环境，充电的负极应该能信接  打火机外层。操控器24v开关电源B+和B．到电瓶正反极极连线是不能低于2.5nim2，比如存有浮充充点器，请将充点器的设置线直屡屡到电瓶正反极极上，再从电瓶正反极极上同时连线到操控器正反极24v开关电源设置端，谨防止充点器电磁干扰操控器的通常运转。

2)速度传感器输入

  还要注意：网络快速调节器器为装于起倾向人体细胞上在线检测飞轮齿数的永磁铁保持系统，它与控器的连线应分为2芯拦截线，拦截层应接于控器的110号绝缘接线端子，另外一个端没有支撑，两种两条卫星信号线分別接于控器17、18绝缘接线端子上。网络快速调节器器输送输出功率在全速规模内应在1-24VAC（有效地值），比较适合输出功率为12VAC(在额定功率钻速时)。装置网络快速调节器器时可将调节器器先旋到遇到飞轮，接着倒出1/3圈，在最后将调节器器上螺母拉紧需先。

3)输出及扩展继电器

  ▲仔细：把控好器每个读取均为继电热器接点读取，若要要优化继电热器时，请将优化继电热器的电感电感次级线圈两端增长续流电子元器件大家庭中的一员-二极管（当优化继电热器电感电感次级线圈通整流电时）或增长阻容二次回路（当犷展继电热器电感电感次级线圈通交流会电时），可以预防止干涉把控好器或其他的机器设备。

4)交流电流输入

  操作器端电压端电压直流电量进入需求外接端电压端电压直流电量互传传传感器，端电压端电压直流电量互传传传感器多次侧端电压端电压直流电量需求是5A，同一端电压端电压直流电量互传传传感器的相位和进入端电压的相位需求正规，要不然监测到的端电压端电压直流电量及有功热效率将会会歪斜规。  提前准备：ICOM端须得接充电电池管理器电原负极。   当有负债感应电流时，互红外感应器第二次侧不许引路。

5)耐压测试

  小心翼翼：当操纵器已装在操纵屏上时，一旦要去击穿电压测试软件，请将操纵器接线头端子排彻底断开连接，免得髙压步入，丢失操纵器。
